निर्दिष्टीकरणहरू
काट्ने गति: 80 मिनेट / मिनेट
ग्राफिक ढाँचा समर्थित: DWG, DXF
आवेदन: लेजर काट्ने
दशा: नयाँ
मोटाई काटन: 0-25 मिमी
सीएनसी वा होइन: हो
शीतलक मोड: जल शीतलन
नियन्त्रण सफ्टवेयर: सर्टकट
उत्पत्तिको स्थान: चीन अन्हई (मुख्यभूमि)
ब्रान्ड नाम: ACCURL
प्रमाणीकरण: सीई, आईएसओ, एसजीएस

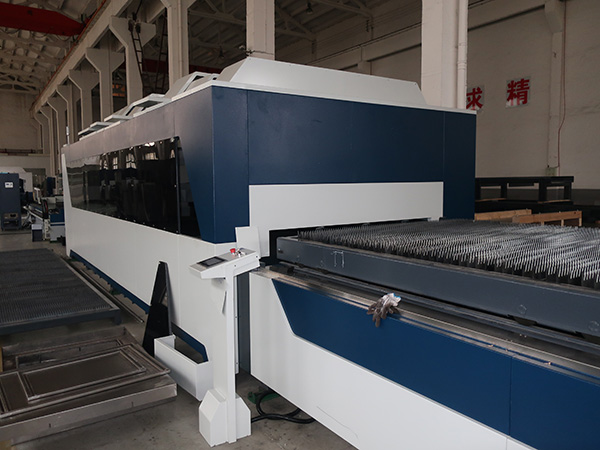

उत्पादनको नाम: फाइबर लेजर ट्यूब र प्लेट कटर
विद्युत आपूर्ति: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
काटन आकार: प्लेट र पाइप
कार्य क्षेत्र: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
प्रकार: फाइबर Lasr काटन
अधिकतम स्थिति गति: 80 मिनेट / मिनेट
ट्यूब व्यास काटने: 30mm-220mm
ट्यूब काटने लम्बाई: 6 मिनेट भन्दा कम
एक्स, वाई अक्ष स्थिति अशुद्धता: 0.05 मिमी
एक्स, वाई अक्ष repeatability सटीकता: 0.025 मिमी
बिक्री पछि सेवा: विदेश सेवा सेवा गर्न उपलब्ध इन्जिनियरहरू
फाइबर लेजर को लाभ काटने मिसिन:
1. उत्कृष्ट पथ गुणस्तर: सानो लेजर डट र उच्च कार्य क्षमता, उच्च गुणस्तर।
2. उच्च काटने गति: काटन गति 2-3 गुना एक नै शक्ति CO2 लेजर काटने मिसिन को तुलना मा छ।
3. स्थिर चलिरहेको: शीर्ष विश्व आयात फाइबर लेजरहरू स्वीकार गर्नुहोस्, स्थिर प्रदर्शन, कुञ्जी भागहरू 100,000 घण्टासम्म पुग्न सक्छ;
4. फोटोइलेक्ट्रिक रूपान्तरणको लागि उच्च दक्षता: CO2 लेजर काटने को मिसिन संग तुलना, फाइबर लेजर काटने को मिसिन को तीन पल्ट फोटोइलेक्ट्रिक रूपान्तरण क्षमता छ।
5. कम लागत: ऊर्जा बचत गर्नुहोस् र पर्यावरणको सुरक्षा गर्नुहोस्। फोटोइलेक्ट्रिक रूपान्तरण दर 25-30% सम्म छ। न्यून बिजुली बिजुली खपत, यो पारंपरिक CO2 लेजर काटने मिसिन को लगभग 20% -30% मात्र हो।
6. कम रखरखाव: फाइबर लाइन संचरण कुनै आवश्यकता लेंस को प्रतिबिंबित, रखरखाव लागत को बचाव;
7 सजिलो अपरेसन: फाइबर लाइन ट्राफिक, अप्टिकल पथको कुनै समायोजन।
प्राविधिक परिमितिहरू
प्रभावशाली कामदार क्षेत्र (मिमी) | 3000x1500 / 4000x2000 / 6000x2000 | ||
अधिकतम पाइप व्यास | 200mm (600mm द्वारा अनुकूलित गर्न सकिन्छ) | ||
पाइप लम्बाई | 6mm | ||
Z अक्ष स्ट्रोक | 120 मिमी | ||
अधिकतम स्थिति गति | 60 मिटर / मिनेट | ||
एक्स, वाई अक्ष स्थिति सटीकता | 0.05 मिमी | ||
एक्स, वाई दोहोरीपन सटीकता | 0.025 मिमी | ||
लेजर स्रोत | 500w / 700w / 750w / 800w / 1000w / 1200w / 2000w | ||
कार्बन इस्पात | ≤ 10mm | ||
खिया नलाग्ने | ≤ 4mm | ||
एल्युमीनियम | ≤ 4mm |
मानक कन्फिगरेसन
फाइबर बिजुली आपूर्ति | Raycus / IPG | ||
फाइबर काटेर टाउको | Raytool | ||
मिसिन शरीर | TAYOR | ||
क्रस बीम | TAYOR | ||
कार्य तालिका | TAYOR | ||
गियर बक्स | Apex | ||
एक्स, वाई रैक र पिनियन | स्वीडेन लिन्डेन | ||
बल पेंच | ताइवान हविन | ||
रेल | ताइवान हविन | ||
वायवीय प्रणाली | जापान एसएमसी | ||
चिसो बनाउने प्रणाली | Tayor | ||
विद्युत घटक | स्किइडर | ||
नियन्त्रण प्रणाली | CypCut | ||
एसी सर्वो मोटर र चालक | Yaskawa | ||
सीएडी / सीएएम सफ्टवेयर | स्मार्ट नेस्ट पेशेवर |
प्यारामिटर(मामला मा 700w लेजर पावर)
लेजर पावर (डब्लु) | सामाग्री | मोटाई (मिमी) | गति (एम / मिनेट) | काट्ने ग्यास |
700W | खिया नलाग्ने | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | कार्बन इस्पात | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
कुल बिजुली लागत
वस्तुहरू | पावर (किलोवाट) | कुल पावर (किलोवाट / घन्टा) | कुल लागत (USD / h) |
लेजर | 2.9 | ≦ 20.9 | USD2.0 (60% कुल भारका लागि खाताहरू) |
मिसिन | 9.5 | ||
chiller | 4.5 | ||
वायु कम्प्रेसर | 4 |
ग्याँस लागत
ग्याँस प्रकार | मूल्य (USD / सिलेंडर) | क्षमता (मिन / सिलेंडर) | लागत (USD / H) | टिप्पणी |
O2 | 2.5 | 60 | 2.5 | 1 मिमी कार्बन स्टील |
N2 | 4.2 | 15 | 16.5 | 1 मिमी कार्बन स्टील |
तरल एन 2 | 55 | 120 | 4.5 | 1 मिमी स्टेनलेस स्टील |
हावा | 1.1 (हावा कम्प्रेसर) | 2mm कार्बन इस्पात भन्दा कम, गुणवत्ता काटन |
स्थापना सर्तहरू
बिक्रेता कर्मचारीहरूले निम्नको रूपमा स्थापनाको निरीक्षण गर्नेछन्:
1) स्थापना र विधानसभा
2) मेशिन र कार्य तालिका को स्थिति
3) सेवा प्रवेश बिन्दुबाट केबल्स र होसहरूको चलिरहेको छ
4) मेसिनमा बिजुली केबल्स र ग्याँस होसहरू जडान
प्रशिक्षण सर्तहरू
कमीशन पछि, बिक्रेता टेक्नीसियन प्रशिक्षण सुरु हुनेछ।
ग्राहकलाई सान्त्वनात्मक समाप्ति सुनिश्चित गर्नको लागि ग्राहकले पर्याप्त सामग्री र उपभोग्य वस्तु प्रदान गर्नेछ।
प्रशिक्षण निम्न कुराहरू समावेश हुनेछ:
1) मिसिनको अवलोकन
2) नियन्त्रण सुविधाहरू र अपरेसन
3) मर्मत मर्मत र समायोजन
4) मेशिनको निरीक्षण गरिएको
मेशिन परिचालकको प्रशिक्षण स्थापना र कमीशन संग समवर्ती हो, यसैले कर्मचारीहरू सबै समयमा उपलब्ध हुनुपर्छ।
